كمورد لوحدات JS110 ECU CDI ، أفهم أهمية ضمان عمل هذه المكونات بشكل صحيح. يعد JS110 ECU CDI (اشتعال تفريغ وحدة التحكم الإلكترونية) جزءًا مهمًا من نظام الإشعال في الدراجة النارية ، وهو مسؤول عن توفير الشرارة المناسبة في الوقت المناسب لإشعال خليط الهواء في أسطوانات المحرك. في هذه المدونة ، سأشارك بعض الطرق الفعالة لاختبار ما إذا كان JS110 ECU CDI يعمل بشكل صحيح.
التفتيش البصري
الخطوة الأولى في اختبار JS110 ECU CDI هي فحص بصري. فحص بعناية وحدة CDI للحصول على أي علامات على الأضرار المادية مثل الشقوق أو الحروق أو التآكل. قد يشير السكن CDI المتصدع إلى أضرار داخلية ، ويمكن أن تشير الحروق إلى ارتفاع درجة الحرارة بسبب المشكلات الكهربائية. يمكن أن يؤدي التآكل على المحطات إلى تعطيل الاتصال الكهربائي ويؤثر على أداء CDI.
تحقق من تسخير الأسلاك المتصل بـ CDI. تأكد من توصيل جميع الأسلاك بشكل آمن ولا توجد أسلاك متوترة أو مكسورة. يمكن أن تؤدي الاتصالات الفضفاضة إلى إمدادات الطاقة المتقطعة ، مما سيؤدي إلى مشكلات الإشعال. إذا وجدت أي ضرر واضح ، فقد يكون من الضروري استبدال وحدة CDI أو إصلاح الأسلاك.
اختبار المقاومة
لمزيد من تقييم وظائف JS110 ECU CDI ، يمكنك اختبار مقاومته. ستحتاج إلى مقياس متعدد لهذا الاختبار. اضبط المتر المتعدد على إعداد المقاومة (OHMS).
قبل بدء الاختبار ، افصل وحدة CDI عن تسخير الأسلاك في الدراجة النارية. حدد موقع المحطات على CDI ذات الصلة لاختبار المقاومة. ارجع إلى مواصفات الشركة المصنعة لقيم المقاومة الصحيحة لللفاء والمكونات المختلفة داخل CDI.
قم بتوصيل تحقيقات المتعددة إلى المحطات المناسبة. قارن قيم المقاومة المقاسة بالقيم المحددة. إذا كانت المقاومة المقاسة تختلف اختلافًا كبيرًا عن القيم الموصى بها ، فقد تشير إلى CDI معيب. على سبيل المثال ، قد تشير المقاومة المنخفضة للغاية إلى دائرة قصيرة ، في حين أن المقاومة العالية للغاية قد تعني دائرة مفتوحة.
اختبار الشرارة
واحدة من أكثر الطرق المباشرة لاختبار JS110 ECU CDI هي عن طريق إجراء اختبار الشرارة. أولاً ، قم بإزالة قابس الإشعال من المحرك وأرفق سلك توصيل الإشعال إلى قابس الشرارة. قم بإسقاط قابس الشرارة ضد كتلة المحرك من خلال الاحتفاظ بها بحزم مع كماشة معزولة.
اقلب مفتاح الإشعال إلى موضع "ON" ثم ركلة - ابدأ أو استخدم المبتدئ الكهربائي لتدوير المحرك. مراقبة قابس الشرارة. يجب أن ينتج CDI صحية شرارة زرقاء قوية عبر أقطاب شمعات الإشعال. إذا لم يكن هناك شرارة أو شرارة ضعيفة ومصفر ، فقد تكون علامة على CDI معيب.
ومع ذلك ، من المهم أن نلاحظ أن عدم وجود شرارة قد يكون أيضًا بسبب مشكلات أخرى مثل قابس الإشعال السيئ ، أو ملف الإشعال المعطل ، أو مشكلة في الأسلاك بين CDI وملف الإشعال. لذلك ، من الضروري استبعاد هذه الاحتمالات الأخرى قبل استنتاج أن CDI معيب.
اختبار مقاعد البدلاء
اختبار مقاعد البدلاء يمكن لـ JS110 ECU CDI توفير نتائج أكثر دقة. يتضمن ذلك إعداد مقعد اختبار مع مصدر طاقة ، ملفات الإشعال ، وقابس شرارة لمحاكاة نظام الإشعال في الدراجة النارية.
قم بتوصيل وحدة CDI بمصدر الطاقة ، مع التأكد من توفير الجهد الصحيح. ثم ، قم بتوصيل CDI بملف الإشعال وقابس الشرارة. استخدم مفتاحًا للتحكم في إشارة الإشعال ومحاكاة دوران المحرك.
عند تنشيط المفتاح ، يجب أن يؤدي CDI إلى تشغيل ملف الإشعال لإنتاج شرارة على قابس الشرارة. مراقبة الشرارة لقوتها واتساقها. يمكنك أيضًا استخدام الذبذبات لتحليل إخراج إشارة الإشعال بواسطة CDI. يمكن أن يظهر الذبذبات الشكل والمدة وسعة إشارة الإشعال ، والتي يمكن أن تساعدك في تحديد ما إذا كان CDI يعمل بشكل صحيح.
باستخدام أدوات التشخيص
هناك أيضًا أدوات تشخيص متخصصة متوفرة في السوق يمكن استخدامها لاختبار JS110 ECU CDI. يمكن أن تتواصل هذه الأدوات مع وحدة CDI وقراءة رموز المتاعب التشخيصية (DTCs) إذا كانت هناك موجودة.
يمكن لبعض أدوات التشخيص إجراء اختبارات متقدمة على CDI ، مثل التحقق من توقيت إشارة الإشعال ، ومعدلات الشحن والتصريف للمكثف ، وغيرها من المعلمات الداخلية. باستخدام هذه الأدوات ، يمكنك الحصول على تقييم أكثر تفصيلاً ودقيقة لحالة CDI.
مقارنة مع CDI المعروف - جيد
إذا كان ذلك ممكنًا ، يمكنك مقارنة JS110 ecu CDI المشتبه به مع CDI المعروف. تبديل وحدات CDI على دراجة نارية ومعرفة ما إذا كانت مشاكل الاشتعال لا تزال قائمة. إذا كانت المشكلات تختفي بعد تبديل CDI ، فمن المحتمل أن يكون CDI الأصلي معيبًا.
يمكن أن تكون هذه الطريقة طريقة سريعة وفعالة لتشخيص المشكلة ، خاصة إذا كان لديك وحدة CDI احتياطية في متناول اليد. ومع ذلك ، تأكد من اتباع إجراءات التثبيت المناسبة عند تبديل وحدات CDI لتجنب أي ضرر.
المنتجات ذات الصلة

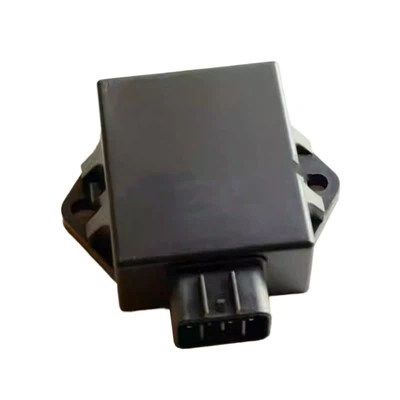

كمورد ، نقدم أيضًا وحدات CDI عالية الجودة عالية الجودة لنماذج الدراجات النارية المختلفة. على سبيل المثال ، لدينا6 كابلات jh007 وحدة CDI، وهو مصمم لتوفير أداء اشتعال موثوق به. منتج آخر رائع هوDyna Tech EN125 الإشعال، والمعروف عن المتانة والدقة. وإذا كنت تبحث عن وحدة CDI لدراجة نارية 125 Fortune ،8 كابلات Fortune 125 ECU CDIهو اختيار رائع.
خاتمة
يعد اختبار JS110 ECU CDI عملية مهمة لضمان التشغيل المناسب لنظام الإشعال في الدراجة النارية. باتباع الخطوات الموضحة أعلاه ، يمكنك تشخيص ما إذا كان CDI يعمل بشكل صحيح أم لا. إذا كنت لا تزال غير متأكد من حالة CDI بعد إجراء هذه الاختبارات ، أو إذا كنت بحاجة إلى وحدة CDI بديلة ، فلا تتردد في الاتصال بنا. نحن هنا لتزويدك بمنتجات عالية الجودة ونصائح مهنية. سواء كنت متجرًا لإصلاح الدراجات النارية أو متحمسًا فرديًا ، يمكننا تقديم الحلول المناسبة لاحتياجاتك. دعنا نتواصل ونناقش متطلباتك لوحدات JS110 ECU CDI أو أي منتجات أخرى ذات صلة.
مراجع
- أدلة نظام الإشعال على دراجة نارية
- المستندات الفنية للشركة المصنعة لـ CDI
